Übersicht
HAN:
24111403
Hersteller:
VARION
UVP:
€ 234.10
Produktmerkmale
Vorteile
- Zeit sparen durch fertige Montage
- Hochertige Bauteile für höchste Ansprüche
- Erweiterbar durch Zubehör
Eigenschaften
- Casambi CBU-ASD fertig verbaut
- 16A Relais integriert
- Dimmen mittels DALI od. 1-10V
Technische Daten
Deklaration
Produktgruppen Name:
NEXORA
Herkunftsland:
AT
Taric Code:
85129090
Technologie:
CASAMBI
Zertifizierung CE:
Ja
Produkt Typ:
Casambi Relais + Klemmbox
Reparaturfähigkeit:
Ja
Raum:
Einsatzberiech in geschützten Installationsumgebungen
Verwendung:
Casambi Dimm und Klemmbox

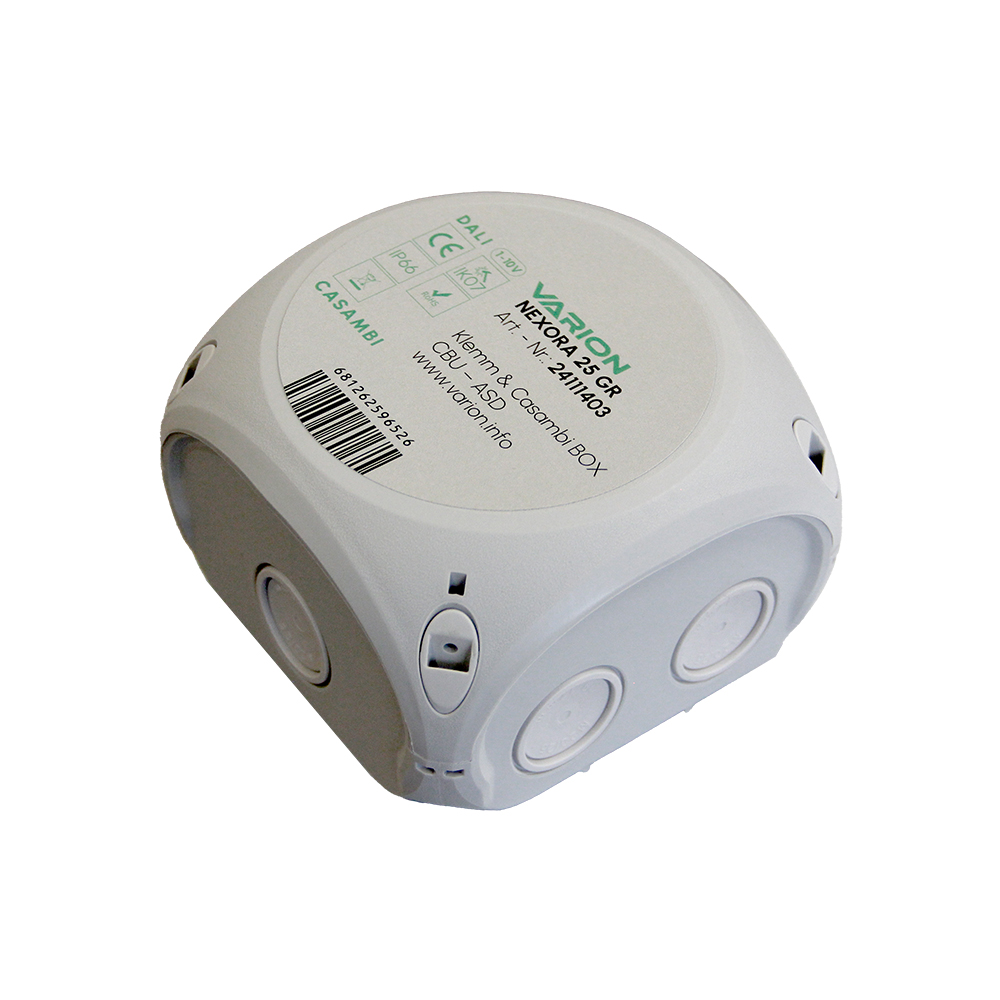

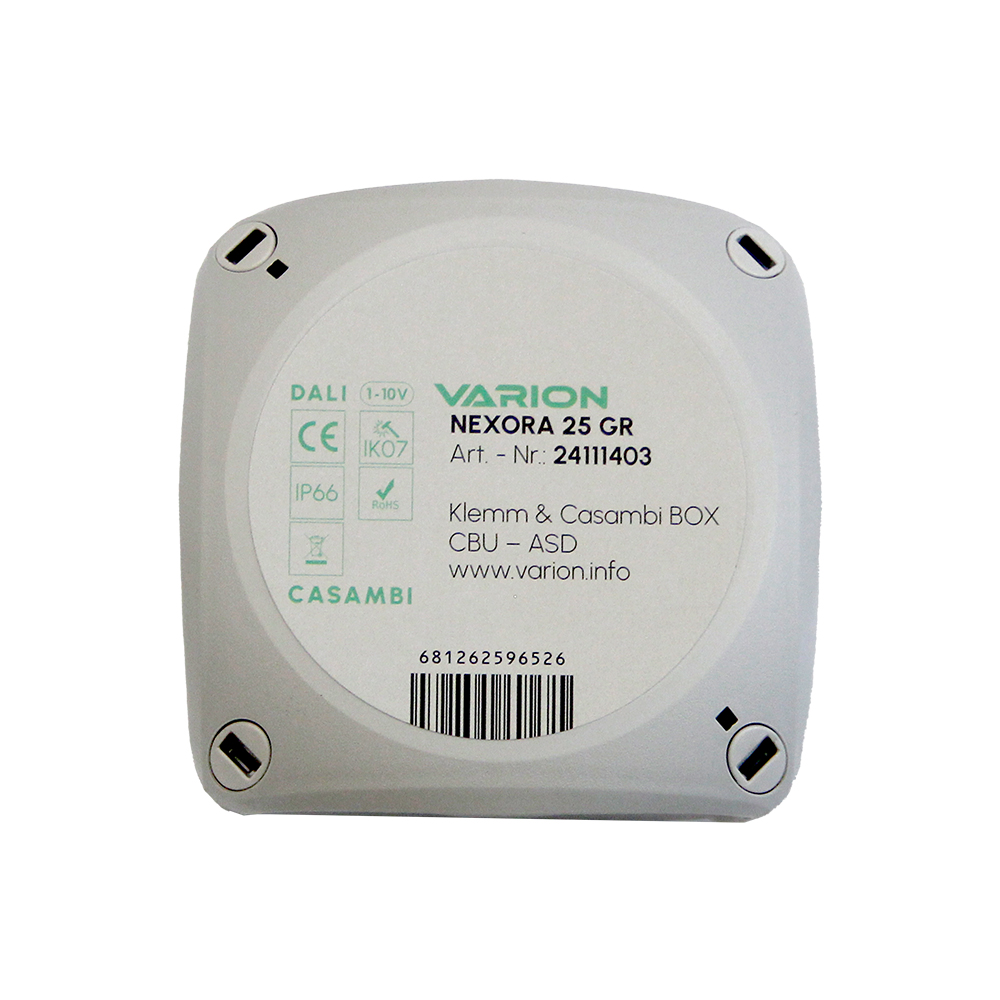

Abmessung und Body
Länge[mm]:
104
Breite [mm]:
104
Höhe[mm]:
70
Stoßfestigkeit IK Klasse:
IK07
IP Schutzart:
IP66
Gewicht [kg]:
0.4
Material Korpus:
Polypropylen
Produktfarbe:
Grau
Überverpackung [Stück]:
1
Bauform:
Kabelabzweigkasten mit Kabelverschraubungen
Elektrische Daten
Ausgangsleistung:
max. Schaltleistung: 16 A ohmsche Last. 8 A für Leuchtstofflampen mit KVG. 5 A für Leuchtstofflampen mit EVG. 3 A LED-Treiber oder Energiesparlampen
Ein / Aus Zyklen:
50.000
Spannung [Volt]:
AC
Stromstärke (Max):
16A
Eingangsspannung [V]:
230 - 240V AC
Sonstige technische Daten
Betriebstemperatur:
-20 bis +45 Grad
Steuersignal:
DALI od. 1-10V bzw. Casambi
Funksignal:
8 DB
Eignung:
Dimmen mit Casambi DALI od. 1-10V Signale inkl. Relais 16A
Eigenschaften & Vorteile
Eigenschaft:
Casambi CBU-ASD fertig verbaut
:
16A Relais integriert
:
Dimmen mittels DALI od. 1-10V
Vorteil:
Zeit sparen durch fertige Montage
:
Hochertige Bauteile für höchste Ansprüche
:
Erweiterbar durch Zubehör
:
Casambi CBU-ASD fertig verkabelt
:
Relais 16A fertig aufgebaut und verkabelt

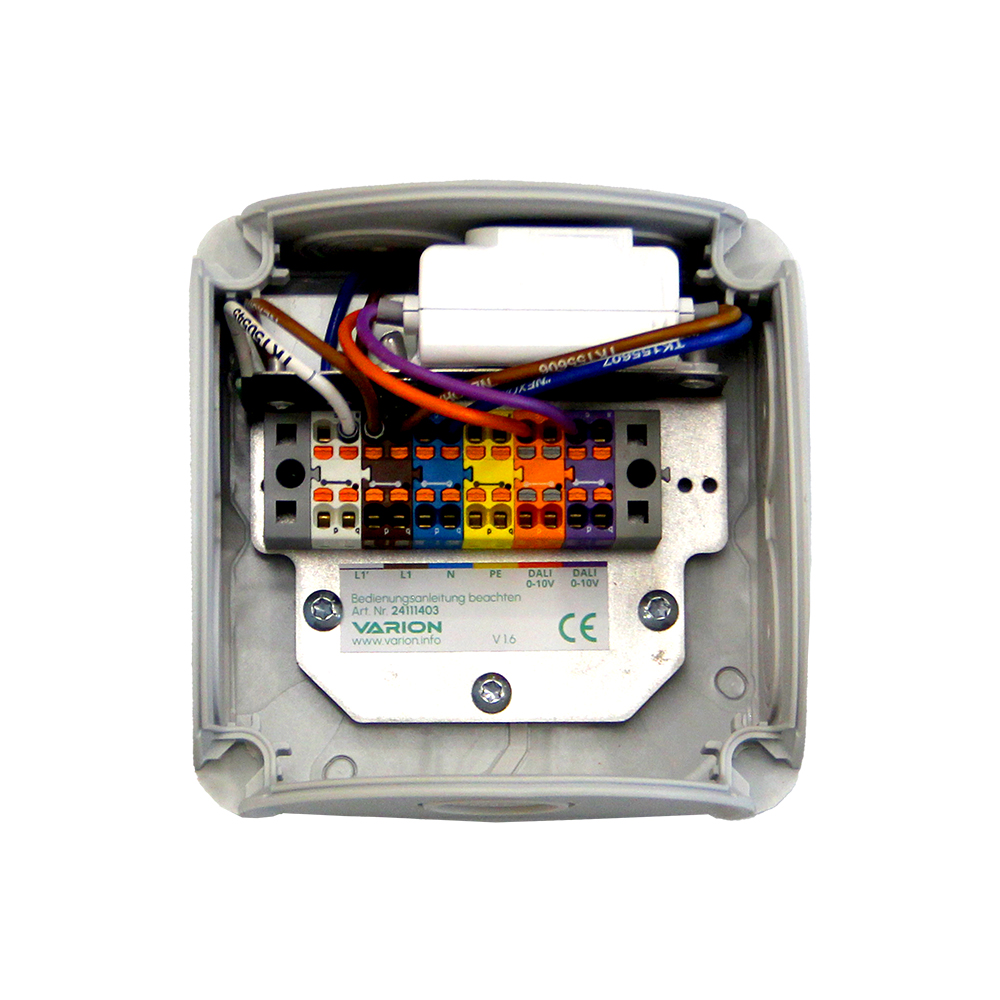

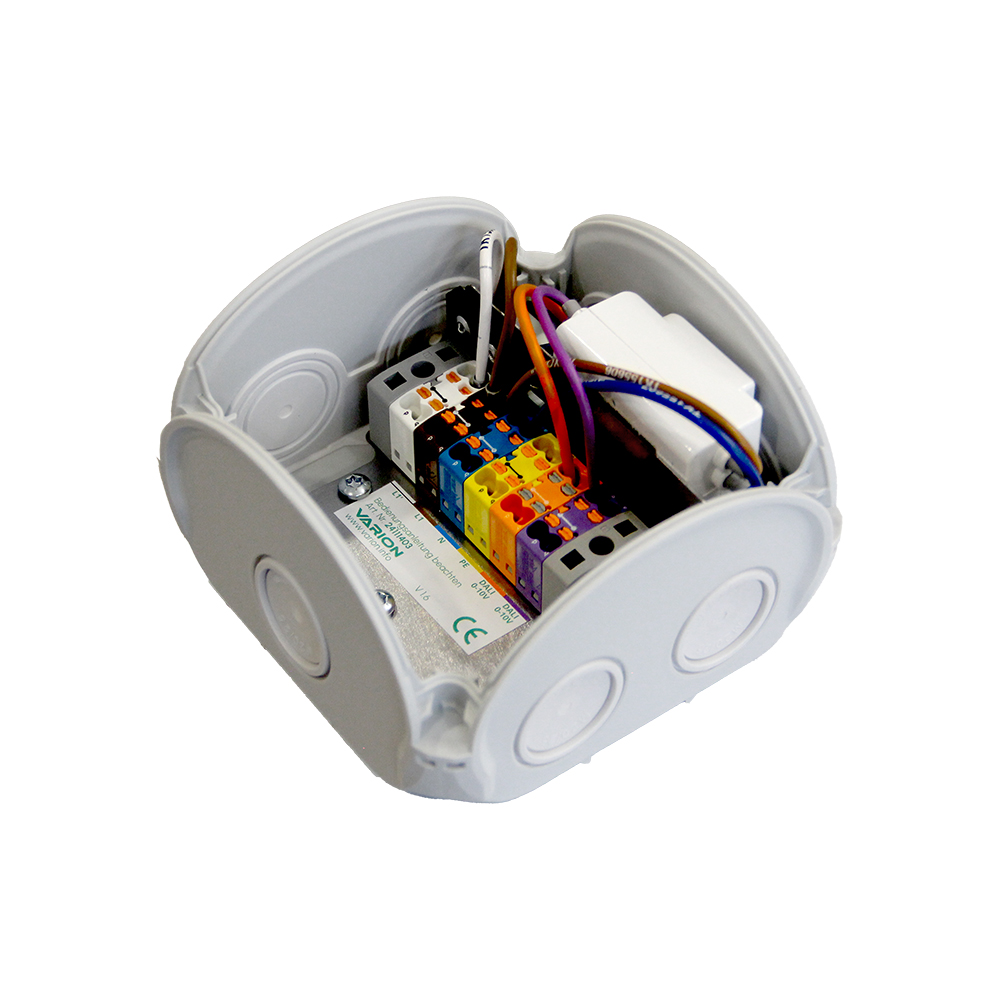

Anschluss
Belegung der Anschlüsse:
L (3x). N (3x). PE (3x). Control + (3x). Control - (3x). Relais 1 (3x) Relais 2 (3x)
Anschlüsse:
3 Polig
Max. Querschnitt [mm²]:
starr od. flexibel: 0.14 ... 2.5mm²

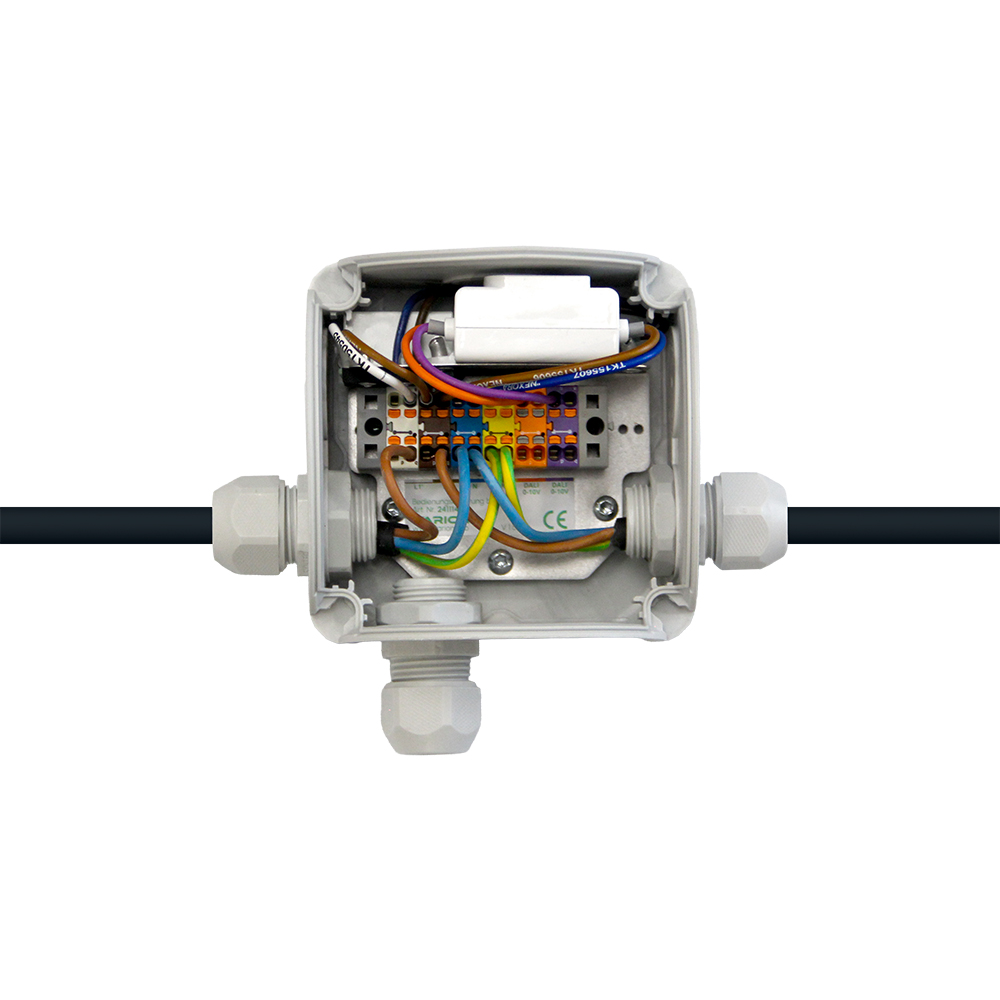

Versorgungseingang:
Kabelverschraubung (3xM20 beiliegend. max x M20 od. M25)
Kabelquerschnitt:
8...13mm (M20 beiliegend)
Steuerung
Signalstrom DALI:
max 1 Dali Adresse
Schaltmöglichkeit:
DALI / 1-10V od. eingebautes RELAIS
Funktionen:
Casambi Programmierbar als Schnittstelle zu einem Vorschaltgerät mit DALI od. 1-10V Funktion zusätzlich Relaissteuerung max. 16A
Smart System:
CASAMBI
Zubehör
NEXORA Dach | 1,5mm Edelstahl
Art.Nr.: 24111409
NEXORA Montage Grundplatte | 1,5mm Edelstahl
Art.Nr.: 24111411
NEXORA L-Montagewinkel | 1,5mm Edelstahl
Art.Nr.: 25062101
Kabelverschraubung, SKINTOP, M20 Polyamid Schwarz 6mm - 13mm, IP66, IP68, IP69K
Art.Nr.: 53111220
Gegenmutter, SKINTOP, M20 Polyamid PA Schwarz IP68
Art.Nr.: 53119120
