Übersicht
HAN:
24062101
Hersteller:
VARION
UVP:
€ 192.30
Produktmerkmale
Vorteile
- Zeit sparen durch fertige Montage
- Hochertige Bauteile für höchste Ansprüche
- Erweiterbar durch Zubehör
Eigenschaften

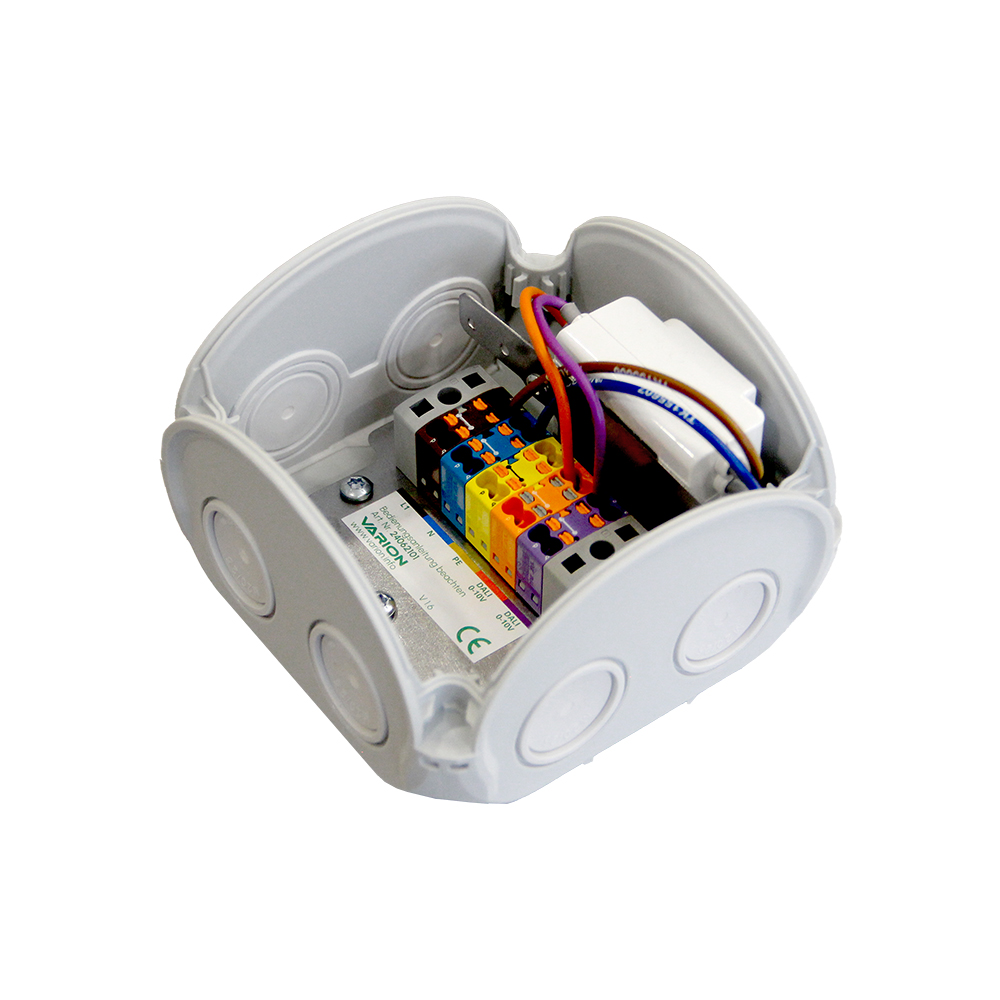

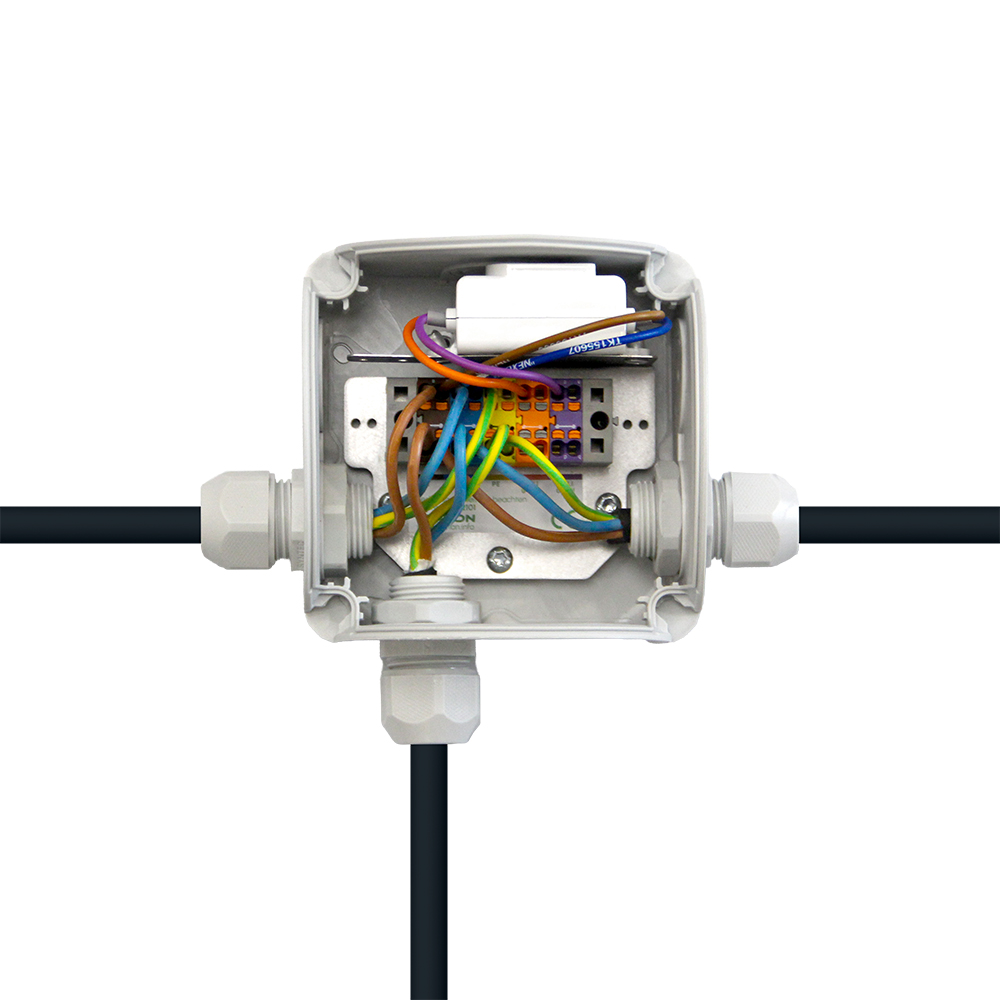

- Casambi CBU-ASD fertig verbaut
- Hochwertige Klemmen bis 2.5mm²
- Dimmen mittels DALI od. 1-10V
Technische Daten
Deklaration
Produktgruppen Name:
NEXORA
Herkunftsland:
AT
Zertifizierung ROHS:
Ja
Taric Code:
85129090
Technologie:
CASAMBI
Zertifizierung CE:
Ja
Produkt Typ:
Casambi Klemmbox
Reparaturfähigkeit:
Ja
Raum:
Einsatzberiech in geschützten Installationsumgebungen
Verwendung:
Casambi Dimm und Klemmbox

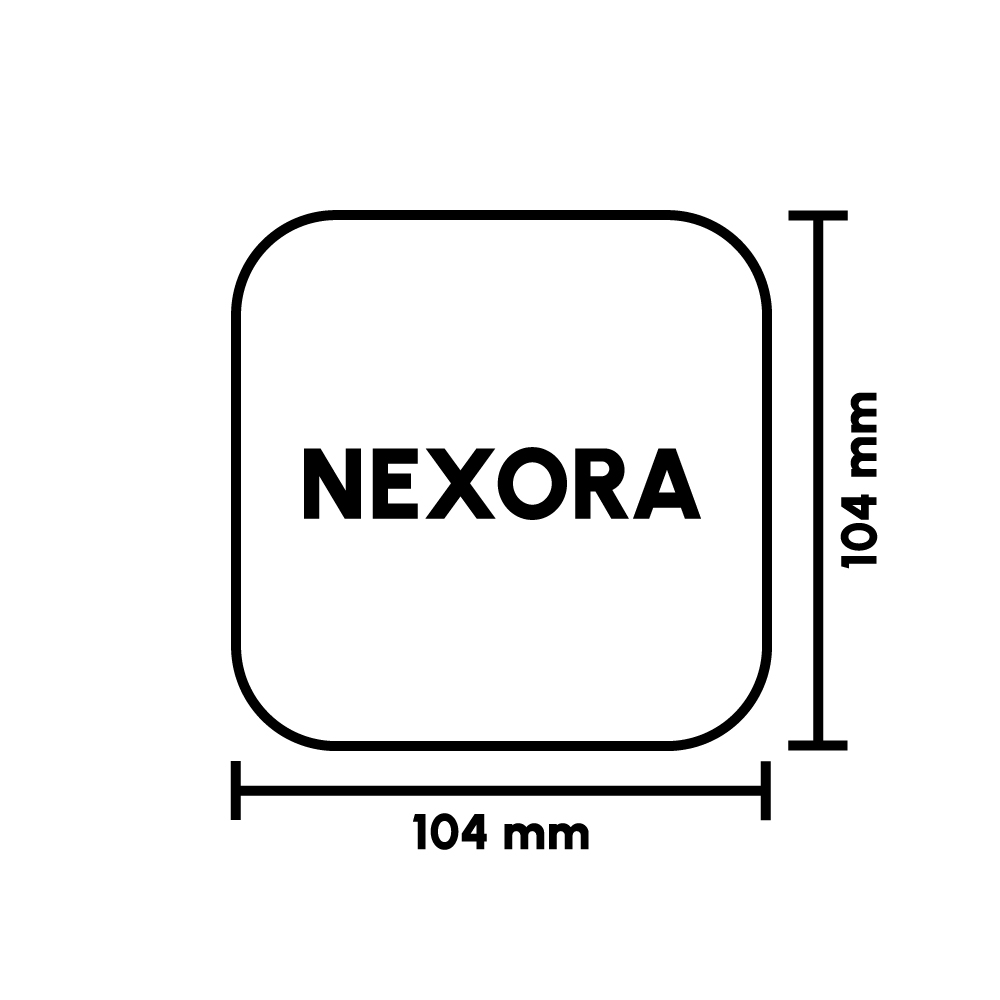

Abmessung und Body
Länge[mm]:
104
Breite [mm]:
104
Höhe[mm]:
70
Stoßfestigkeit IK Klasse:
IK07
IP Schutzart:
IP66
Gewicht [kg]:
0.3
Material Korpus:
Polypropylen
Produktfarbe:
Grau
Überverpackung [Stück]:
1
Farbe::
RAL 7035, Grau
Bauform:
Kabelabzweigkasten mit Kabelverschraubungen
Elektrische Daten
Spannung [Volt]:
AC
Eingangsspannung [V]:
230 - 240V AC
Sonstige technische Daten
Betriebstemperatur:
-20 bis +45 Grad
Umgebungstemperatur [°C]:
-20 °C bis +45 °C
Steuersignal:
DALI od. 1-10V bzw. Casambi
Funksignal:
8 DB
Eignung:
Dimmen mit Casambi DALI od. 1-10V Signale
Eigenschaften & Vorteile
Eigenschaft:
Casambi CBU-ASD fertig verbaut
:
Hochwertige Klemmen bis 2.5mm²
:
Dimmen mittels DALI od. 1-10V
Vorteil:
Zeit sparen durch fertige Montage
:
Hochertige Bauteile für höchste Ansprüche
:
Erweiterbar durch Zubehör
:
Casambi CBU-ASD fertig verkabelt
:
Nachhaltig und Wirtschaftlich

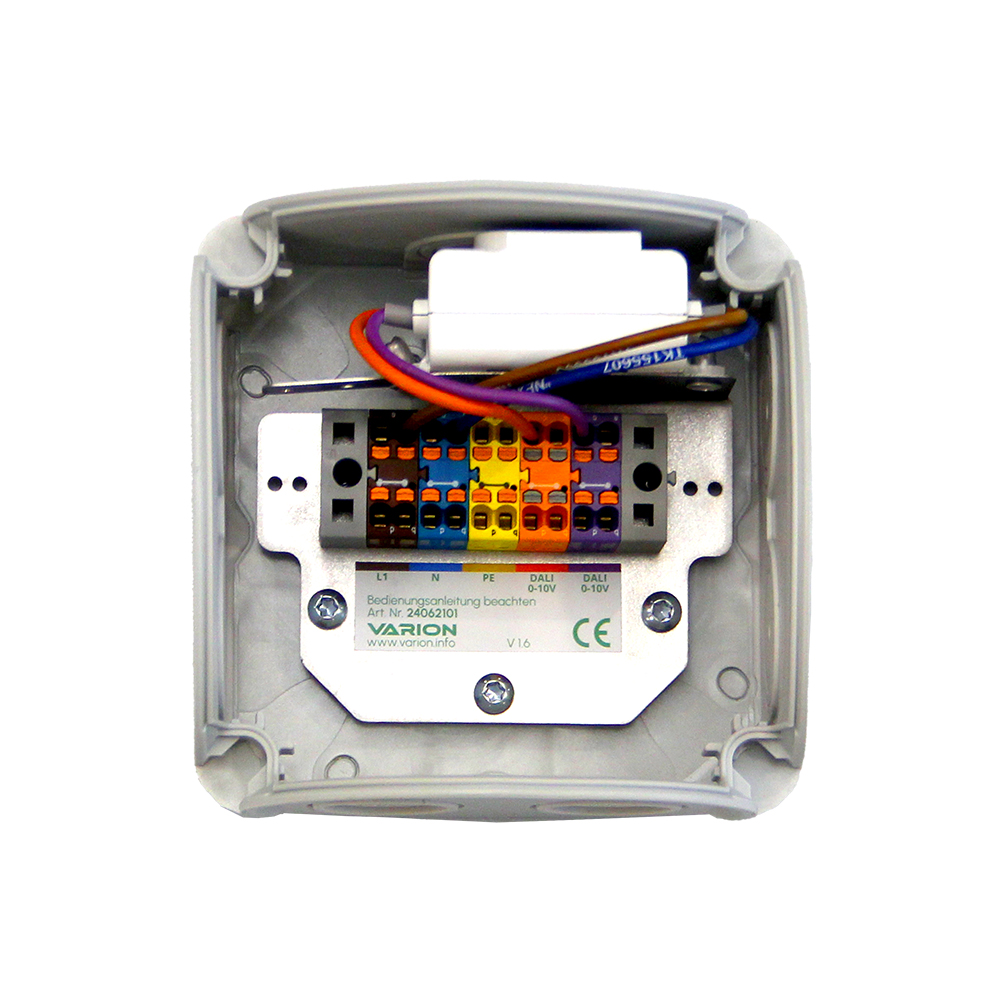

Anschluss
Belegung der Anschlüsse:
L (3x). N (3x). PE (3x). Control + (3x). Control - (3x)
Anschlüsse:
3 Polig
Max. Querschnitt [mm²]:
starr od. flexibel: 0.14 ... 2.5mm²
Versorgungseingang:
Kabelverschraubung (3xM20 beiliegend. max x M20 od. M25)
Kabelquerschnitt:
8...13mm (M20 beiliegend)
Steuerung
Signalstrom DALI:
max 1 Dali Adresse
Signalausgang 1:
DALI / 0-10 V: max. 6mA. SELV
Signalausgang 2:
Sendet DALI-Broadcast (1 Ch), an DALI-Adresse 0..3 (mehrkanalig) und 0-10 V an DIM(+) und DIM (-)
Schaltmöglichkeit:
DALI / 1-10V
Funktionen:
Casambi Programmierbar als Schnittstelle zu einem Vorschaltgerät mit DALI od. 1-10V Funktion
Smart System:
CASAMBI
Zubehör
NEXORA Dach | 1,5mm Edelstahl
Art.Nr.: 24111409

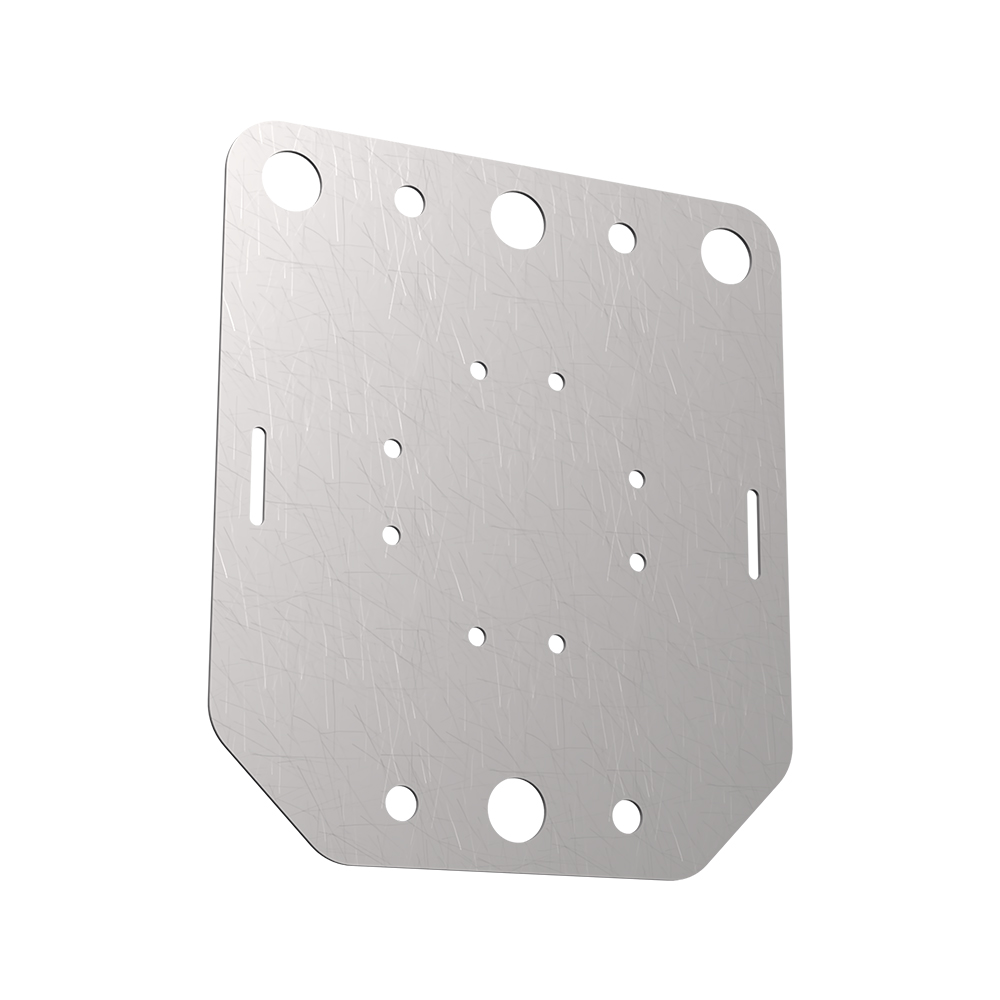

NEXORA Montage Grundplatte | 1,5mm Edelstahl
Art.Nr.: 24111411
NEXORA L-Montagewinkel | 1,5mm Edelstahl
Art.Nr.: 25062101

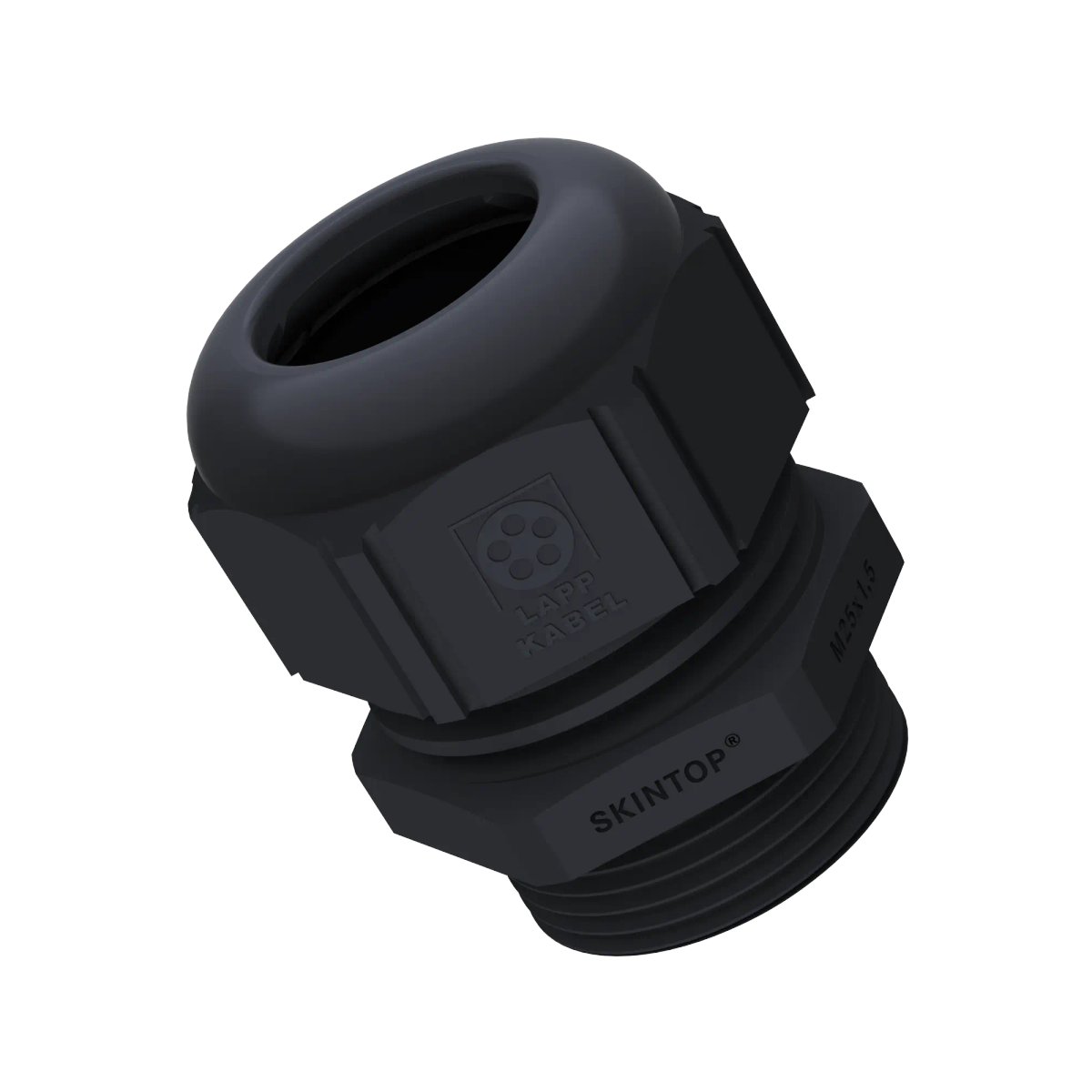

Kabelverschraubung, SKINTOP, M20 Polyamid Schwarz 6mm - 13mm, IP66, IP68, IP69K
Art.Nr.: 53111220

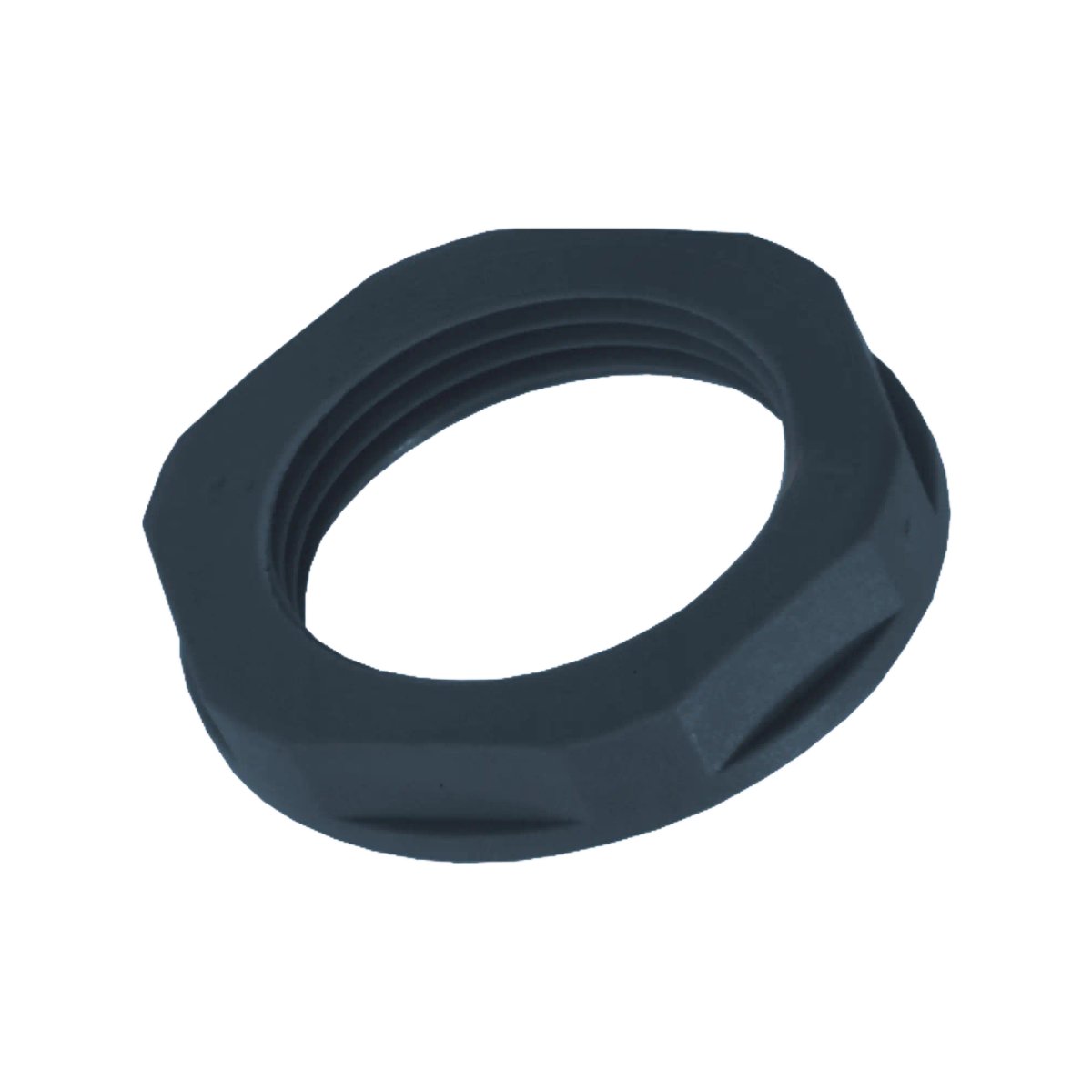

Gegenmutter, SKINTOP, M20 Polyamid PA Schwarz IP68
Art.Nr.: 53119120
