Varion Pro
RAILUM System & Komponenten:
Leuchten, Blenden & Zubehör.
Das RAILUM-System besteht aus aufeinander abgestimmten Komponenten: LED-Schienenstegleuchten mit 48V DC und IP67-Schutz, vier Blendentypen für präzise Lichtlenkung, vorkonfektionierte IP67-Verbindungskabel sowie Schienenfußklammern für alle gängigen Schienenprofile. Die Energieversorgung erfolgt über Unterflurverteiler (EK410) die bodennah eingebaut werden. Alle Komponenten sind Snap-in-kompatibel, wartungsfreundlich und direkt beim Hersteller bestellbar.
Varion Pro

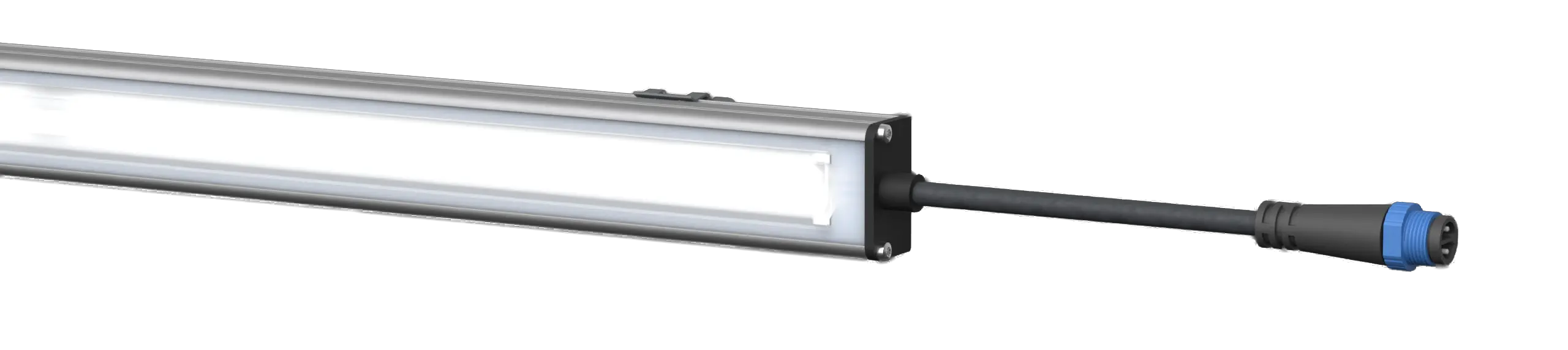

RAILUM Schienenstegleuchte
Die RAILUM Schienenstegleuchte ist eine kompakte LED-Linearleuchte für die direkte Montage am Schienenfuß oder an Industrieprofilen. Das eloxierte Aluminium-Strangpressprofil mit PMMA-Linse und ABS-Endkappen ist für den Dauereinsatz im Freien ausgelegt – IP67, –30°C bis +55°C, 50.000 h Lebensdauer.
Erhältlich in zwei Längen (880 mm und 2030 mm), zwei Leistungsklassen (ECO ~6W/2030mm für Stränge bis 30 Leuchten, Standard 12,4W/2030mm für maximale Helligkeit) und zwei Lichtfarben (3000K warmweiß, 4000K neutralweiß).
| Variante | HAN | Länge | Leistung | Lichtfarbe | Lichtstrom | Details |
|---|---|---|---|---|---|---|
| RAILUM ECO | Anfrage | 880 mm | ~ 6 W | 3.000 K | ~ 930 lm | |
| RAILUM ECO | Anfrage | 880 mm | ~ 6 W | 4.000 K | ~ 930 lm | |
| RAILUM ECO | Anfrage | 2.030 mm | ~ 6 W | 3.000 K | ~ 960 lm | |
| RAILUM ECO | Anfrage | 2.030 mm | ~ 6 W | 4.000 K | ~ 960 lm | |
| RAILUM | Anfrage | 880 mm | 12,4 W | 3.000 K | 1.925 lm | |
| RAILUM | Anfrage | 880 mm | 12,4 W | 4.000 K | 1.925 lm | |
| RAILUM | Anfrage | 2.030 mm | 12,4 W | 3.000 K | 1.925 lm | |
| RAILUM | 25040701 | 2.030 mm | 12,4 W | 4.000 K | 1.925 lm | |
Varion Pro
RAILUM Schutzblenden
Die Schutzblende hat zwei Aufgaben: Sie schützt die Leuchte vor mechanischen Einwirkungen und lenkt das Licht präzise in den Arbeitsbereich. Die vier Typen unterscheiden sich in Schenkellänge (25 mm oder 30 mm) und im Abstrahlwinkel von der Horizontalen nach unten (30° oder 35°). Je größer der Winkel, desto mehr Licht trifft den Boden direkt unter der Leuchte — je kleiner der Winkel, desto weiter strahlt das Licht längs der Schiene.
Alle Blenden werden werkzeuglos per Snap-in auf die Leuchte aufgesteckt und können jederzeit gewechselt werden. Die richtige Auswahl hängt vom Leuchtenabstand und der gewünschten Ausleuchtungscharakteristik ab — wir beraten Sie gerne.
| Variante | HAN | Schenkellänge | Winkel | Lichtcharakteristik | Empfohlener Einsatz | Details |
|---|---|---|---|---|---|---|

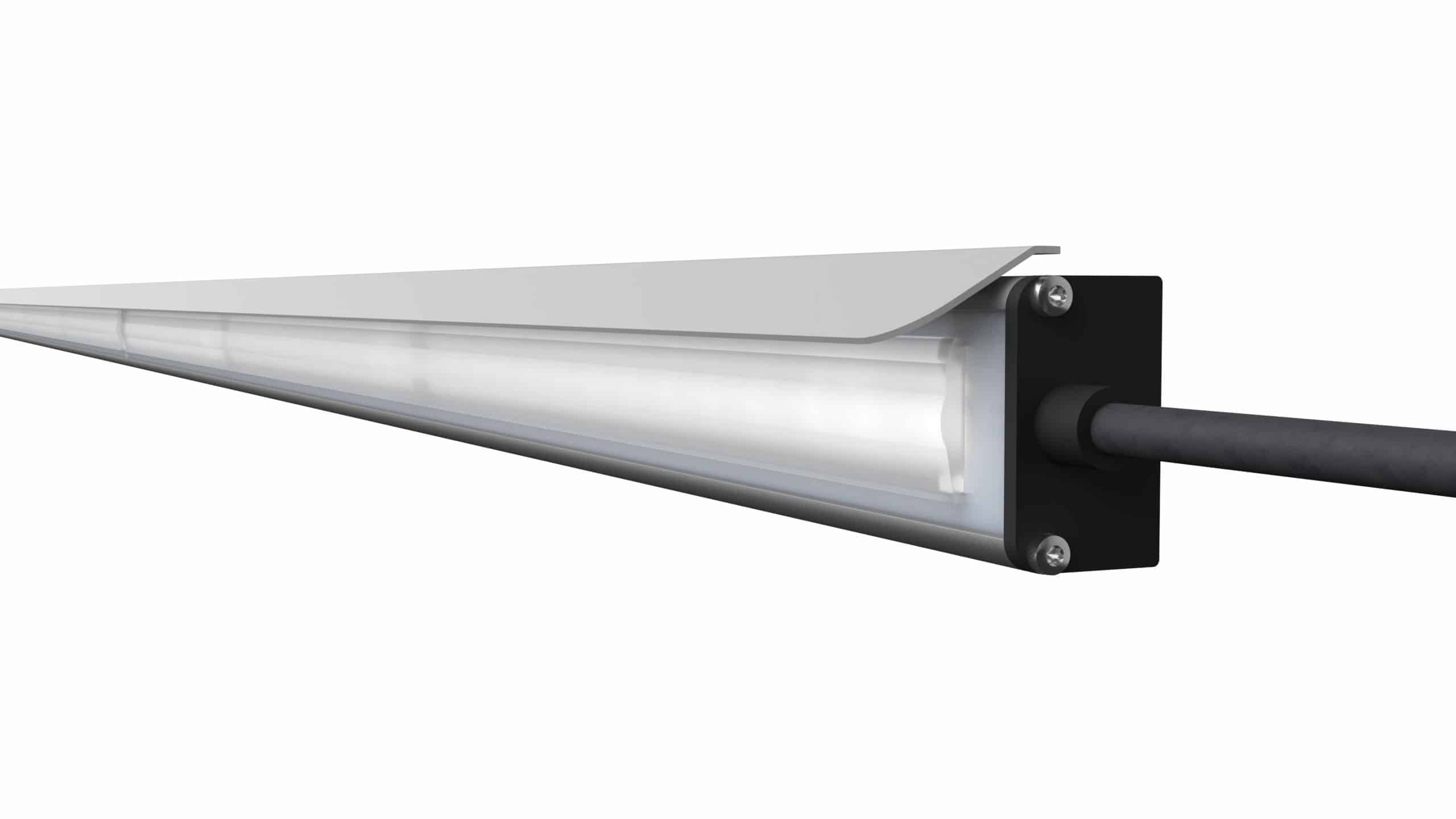

| Typ 1 / REACH | Anfrage | 25 mm | 30° | Schmal, flach – max. Reichweite | Lange Stränge, großer Leuchtenabstand | |

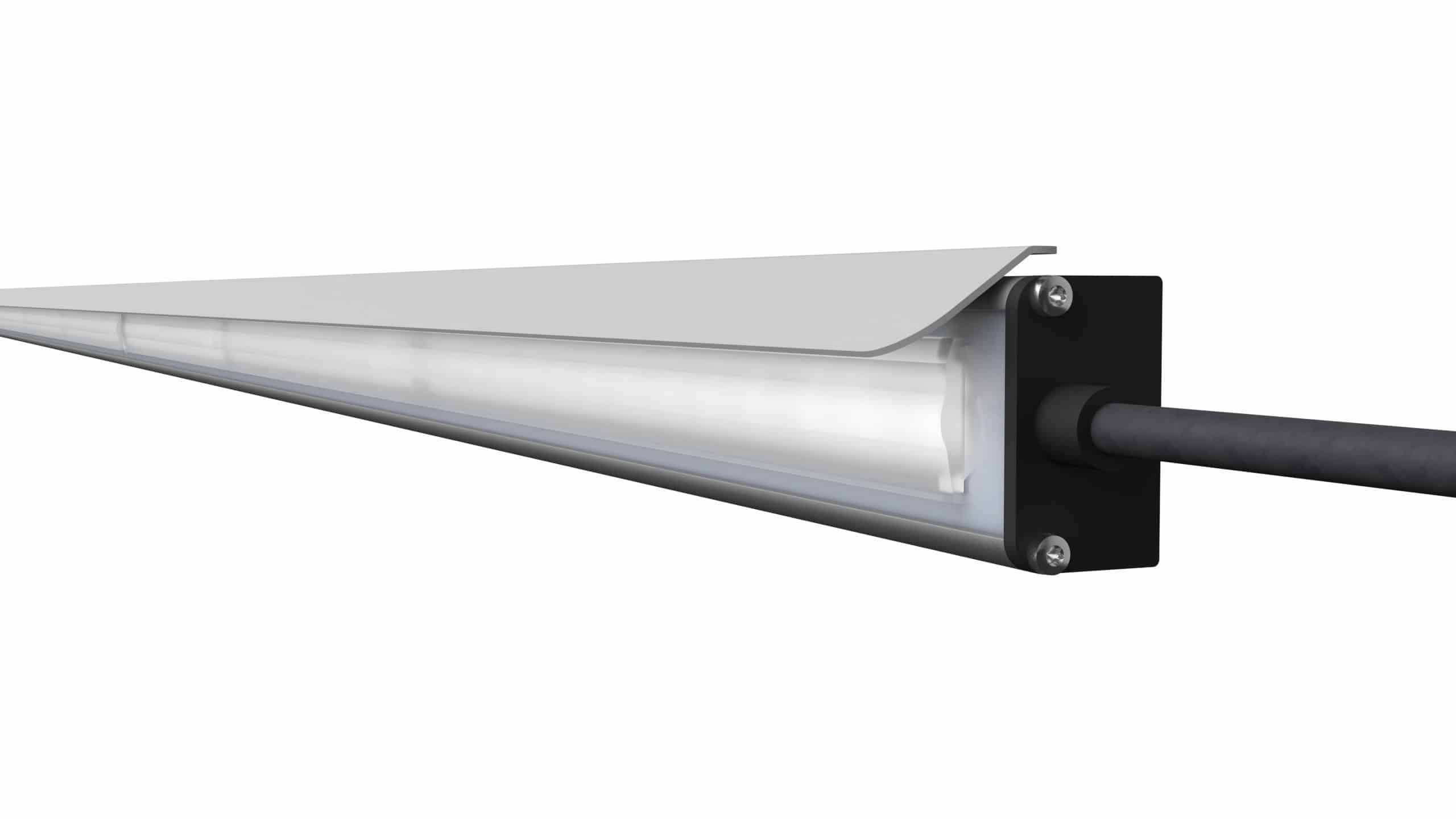

| Typ 2 / WIDE | Anfrage | 25 mm | 35° | Schmal, steiler – ausgewogen | Standard Gleisfeld | |

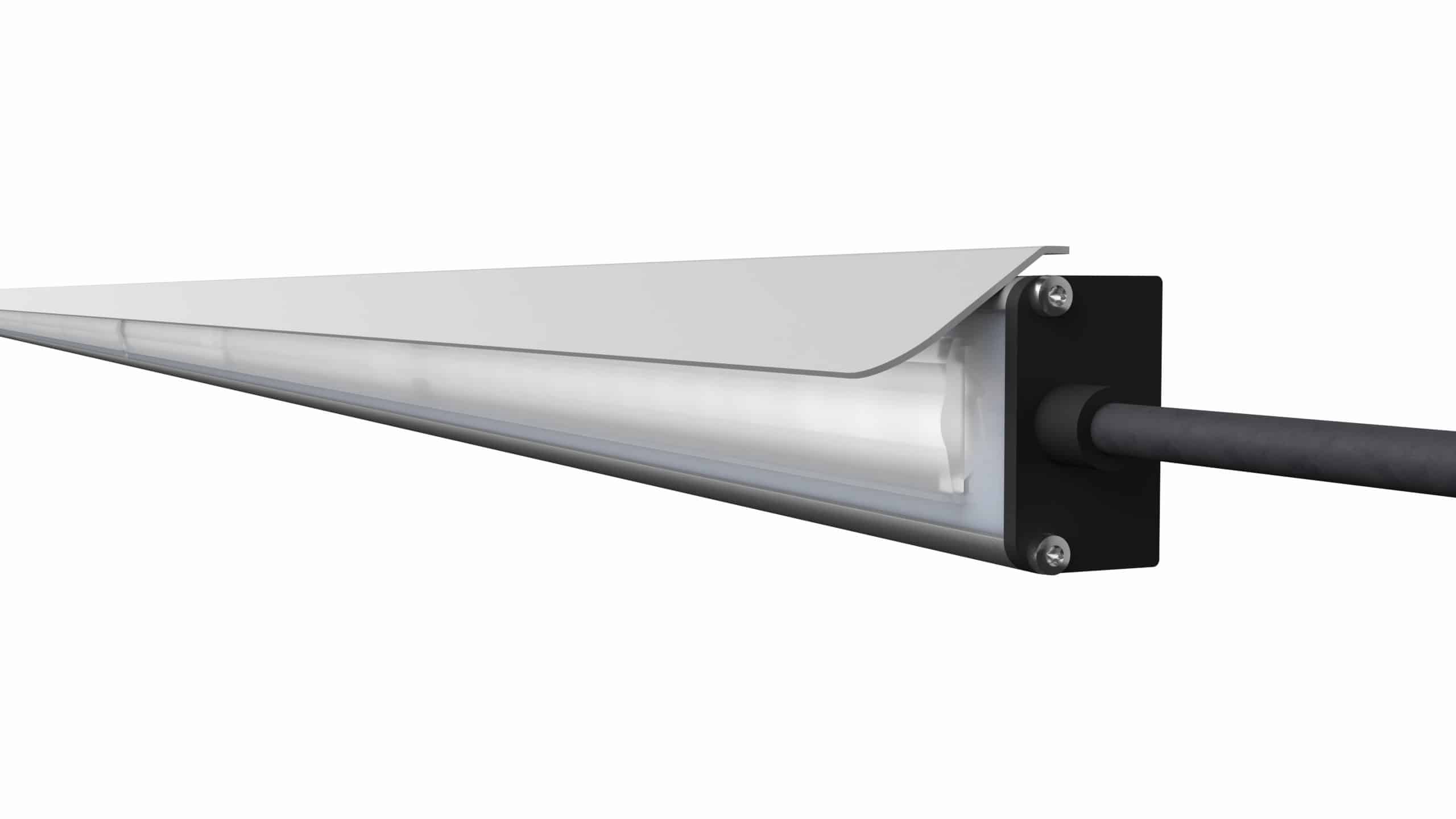

| Typ 3 / FLOOR | Anfrage | 30 mm | 35° | Breit & steil – max. Boden | Dichter Abstand, Nahausleuchtung | |

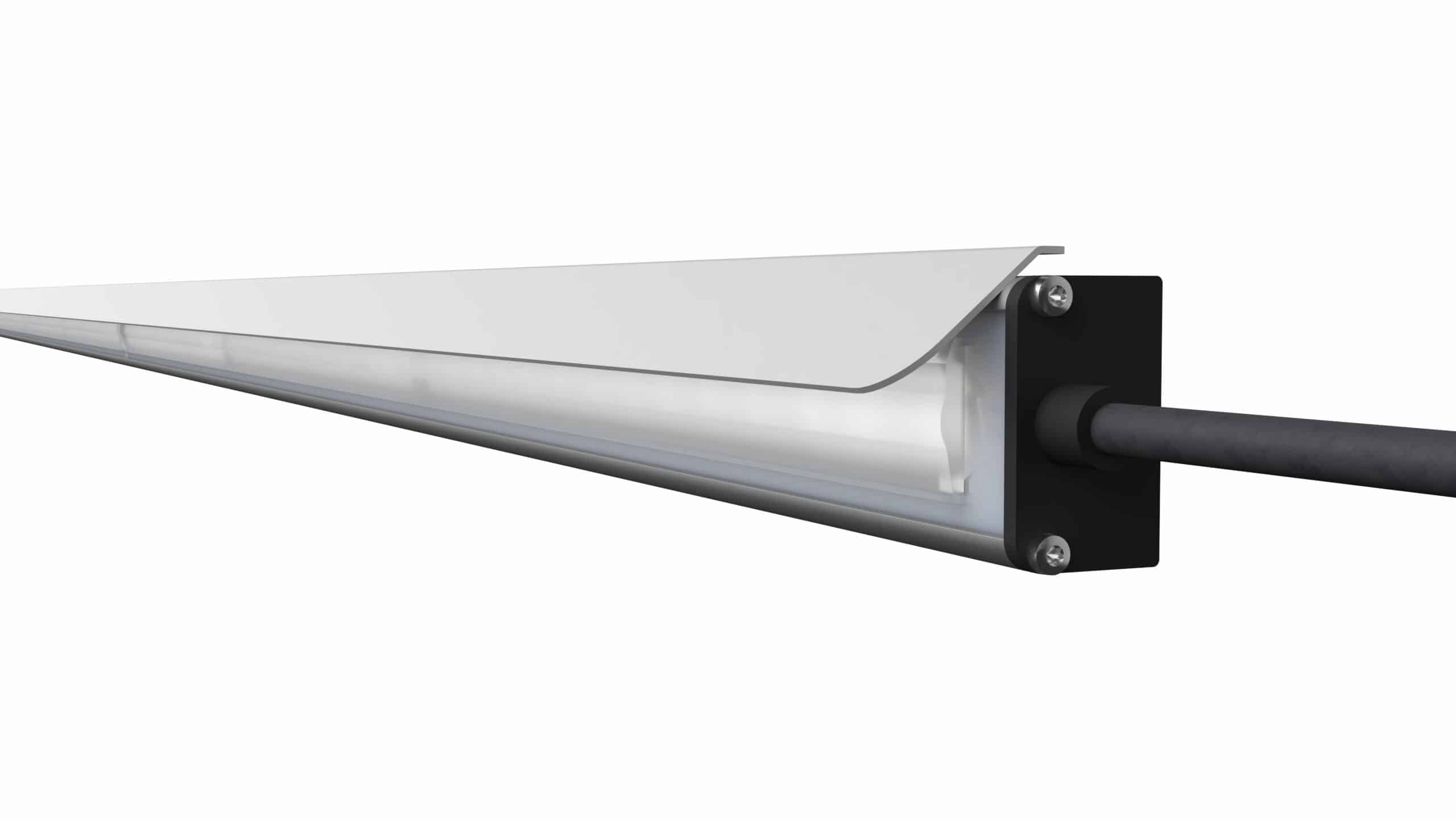

| Typ 4 / SPREAD | Anfrage | 30 mm | 30° | Breit, mittel – Flächenlicht | Industriewege, breite Bereiche | |
Varion Pro

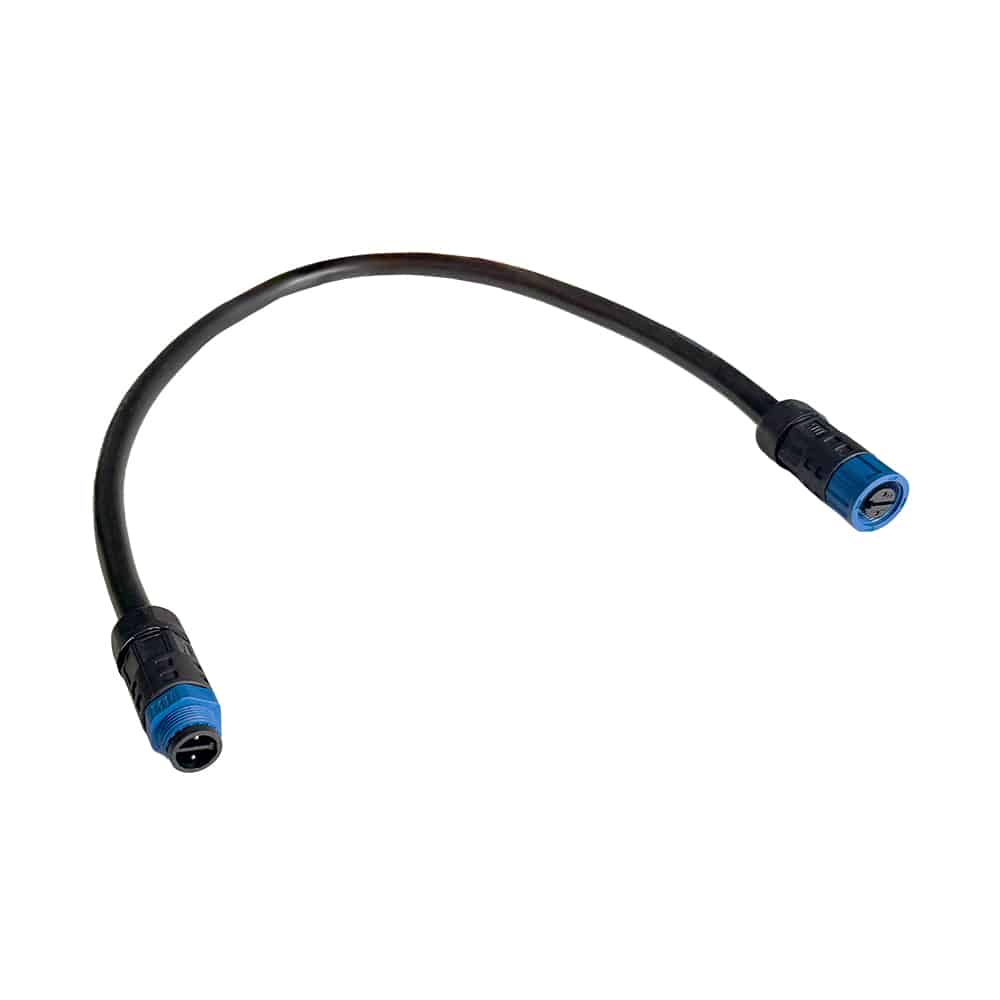

Verbindungskabel IP67
Die vorkonfektionierten RAILUM-Verbindungskabel verbinden die Leuchten im Strang. Beidseitig mit Quick-Connect-Steckern ausgestattet – in Sekunden ohne Werkzeug gesteckt und mit der Schraubsicherung wasserdicht verschraubt. IP67-Schutz auch an der Verbindungsstelle. Braun = +48V DC, Blau = –48V DC. Maximaler Abstand zwischen zwei Leuchten: 4 m.
| Variante | HAN | Länge | Empfohlener Einsatz | Details |
|---|---|---|---|---|
| Typ 1 | Anfrage | 500 mm | Direktanschluss bei minimalem Leuchtenabstand | |
| Typ 2 | Anfrage | 1.000 mm | Standardabstand zwischen Leuchten | |
| Typ 3 | Anfrage | 2.000 mm | Größerer Leuchtenabstand oder Kurvenführung | |
| Typ 4 | Anfrage | 4.000 mm | Maximaler zulässiger Abstand (Verkettungsgrenze) | |
Varion Pro

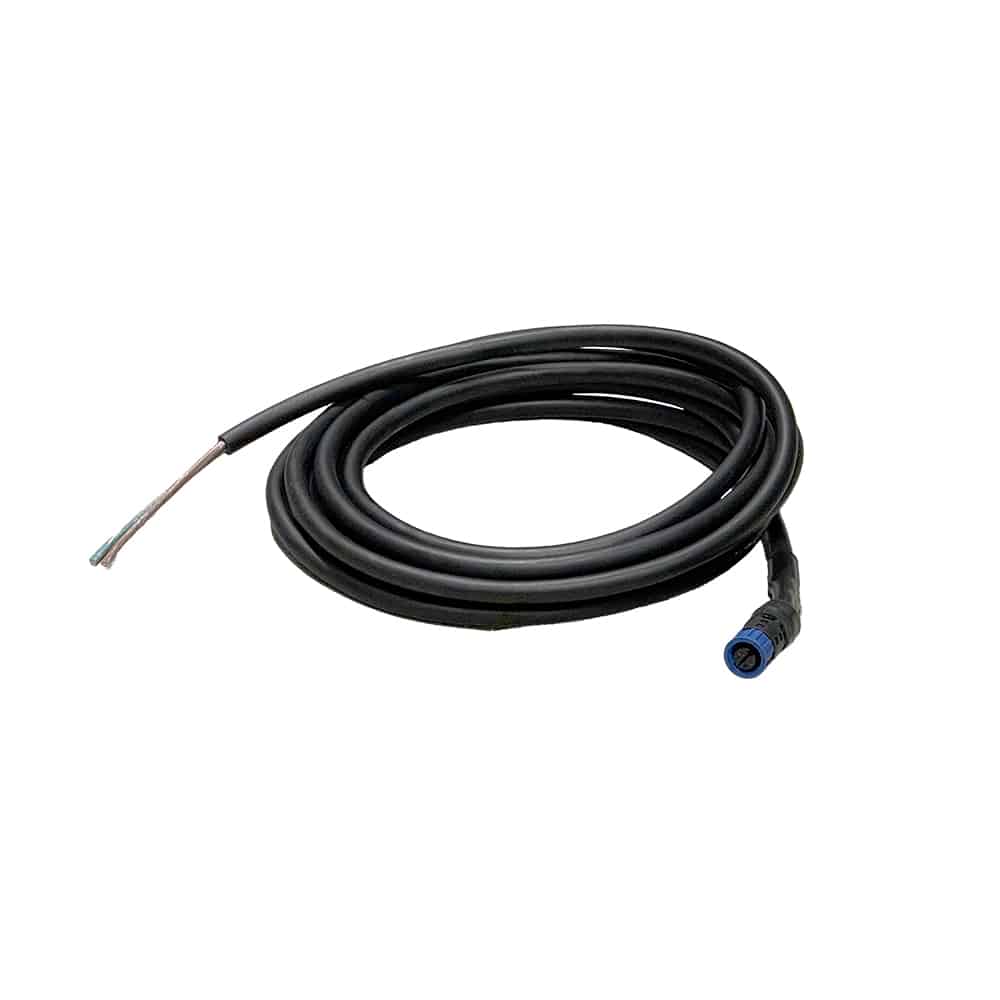

Anschlussleitung (Einspeisung)
Die Anschlussleitung verbindet den 48V DC Ausgang des Unterflurverteilers mit der ersten Leuchte im Strang. Einseitig mit Quick-Connect-Stecker (leuchtenseitig), einseitig offen zur Klemmung im Verteiler. Maximale Länge 45 m — der Leitungsquerschnitt ist je nach Stranglänge und Leuchtenanzahl nach Spannungsabfall zu wählen.
| Variante | HAN | Länge | Empfohlener Einsatz | Details |
|---|---|---|---|---|
| Typ 1 | Anfrage | 500 mm | Direktanschluss bei minimalem Leuchtenabstand | |
| Typ 2 | Anfrage | 1.000 mm | Standardabstand zwischen Leuchten | |
| Typ 3 | Anfrage | 2.000 mm | Größerer Leuchtenabstand oder Kurvenführung | |
| Typ 4 | Anfrage | 4.000 mm | Maximaler zulässiger Abstand (Verkettungsgrenze) | |
Varion Pro

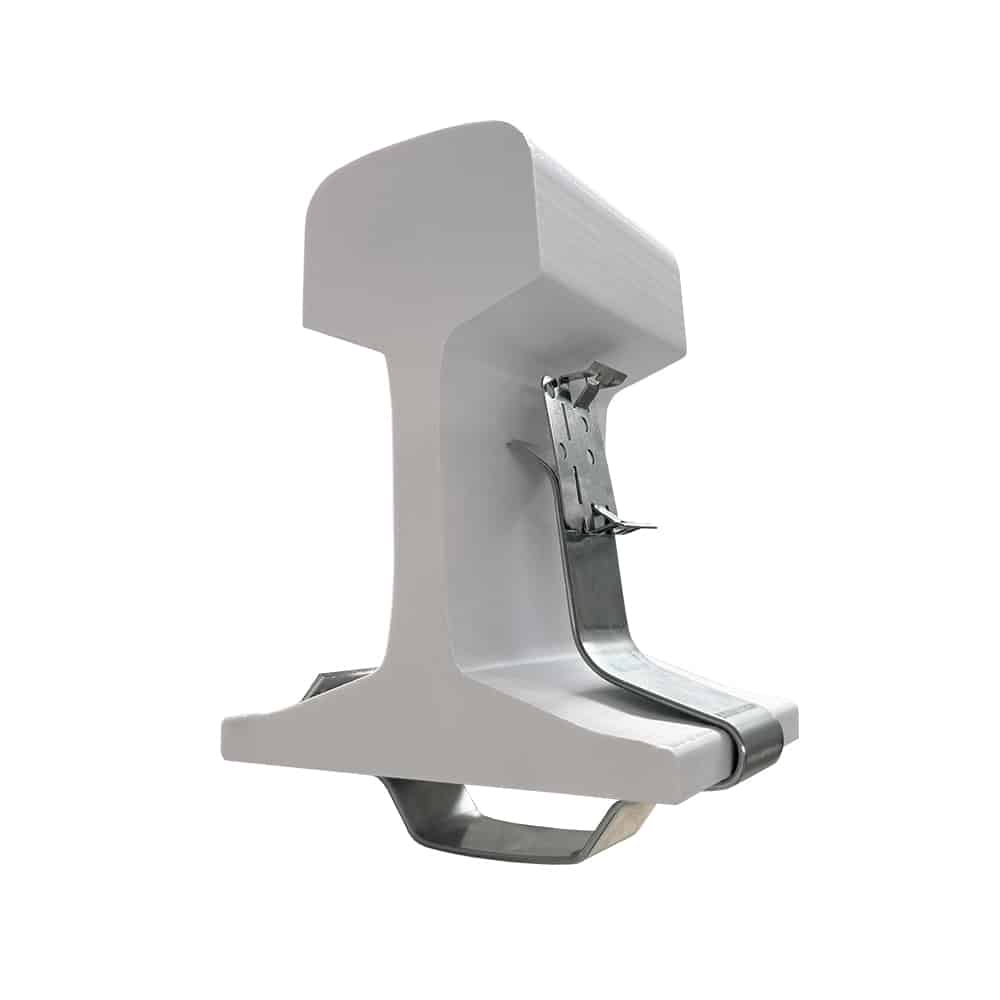

Schienenfuß-klammern
Die Schienenfußklammern ermöglichen die werkzeuglose RAILUM-Montage. Die Montageklammer wird mit dem RAILUM-Montagewerkzeug unter den Schienenfuß gedrückt und rastet hörbar ein — danach wird die Leuchte aufgeklickt.
Die Kabelsicherungsklammer führt das Verbindungskabel sauber und geschützt entlang des Schienenfußes. Je nach Schienenprofil (S49, S54, UIC 54/60, SBB, AREMA) werden unterschiedliche Klammern benötigt. Die passende Klammer für Ihr Profil entnehmen Sie der Variantentabelle.
| Variante | HAN | Schienenprofil | Funktion | Details |
|---|---|---|---|---|
| Montageklammer | Anfrage | S49 / S54 | Hält Leuchte am Schienenfuß | |
| Montageklammer | Anfrage | UIC 54 / UIC 60 | Hält Leuchte am Schienenfuß | |
| Montageklammer | Anfrage | SBB III / SBB VI | Hält Leuchte am Schienenfuß | |
| Montageklammer | Anfrage | AREMA | Hält Leuchte am Schienenfuß | |
| Kabelsicherungsklammer | Anfrage | Universal | Führt Kabel am Schienenfuß | |
Varion Pro
Unterflurverteiler

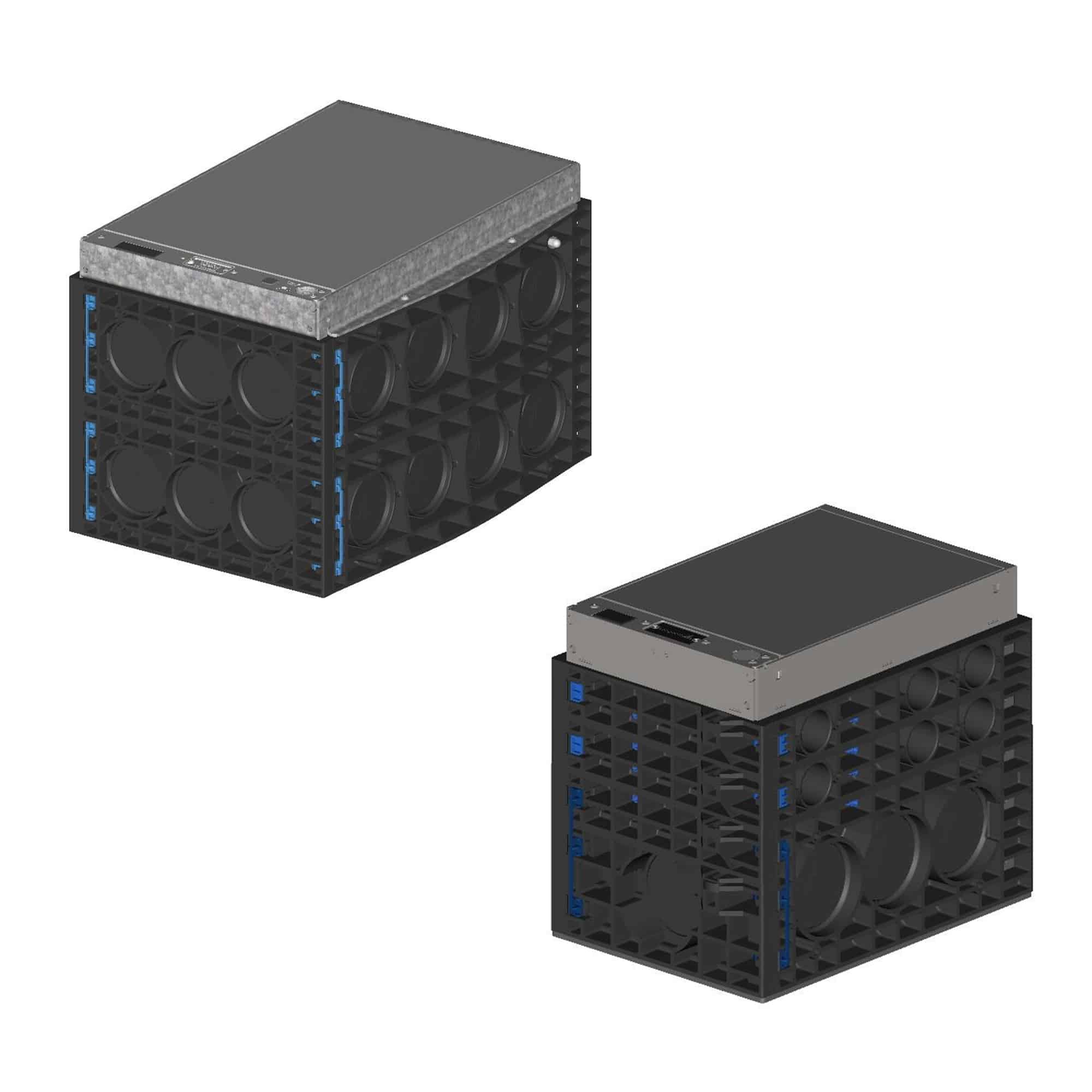

Die RAILUM-Unterflurverteiler wandeln 230V AC auf 48V DC um und verteilen die Energie auf die Leuchtenstränge. Sie werden bodennah zwischen den Gleisen oder in befestigten Flächen eingegraben — der Deckel schließt bündig mit der Geländeoberfläche. Belastungsklasse 125 kN, überflutungssichere Haube. AC-Zuleitung bis 100 m möglich.
Endstecker
An der letzten Leuchte jedes Strangs muss der Endstecker angebracht werden. Er schließt die Verbindungsleitung wasserdicht ab (IP67) und dient als elektrotechnische Schutzmaßnahme. 1 Stück pro Strang einplanen.
| Produkt | HAN | Lichte Weite | Gewicht | Max. Verlustleistung | Details |
|---|---|---|---|---|---|
| Unterflurverteiler | 60003379 | 250 × 400 mm | 29 kg | 20 W bei 35°C | |
RAILUM Übersicht
RAILUM Industry
RAILUM Track
Planungsunterlagen & Datenblätter
Hier finden Sie alle technischen Details und Planungshilfen für Ihr Projekt. Unsere Unterlagen unterstützen Sie bei der präzisen Auslegung und schnellen Installation des RAILUM-Systems – für eine reibungslose Umsetzung von Anfang an.“
Planungshilfe Schienenpositionierung
Maßzeichnung Klammer an Schienenprofil 49E1/54E3, empfohlene Abstände für Lichtplanung
Datenblatt RAILUM 2030mm / 4000K (HAN 25040701)
Vollständige technische Daten, Lichtverteilungskurve, Anschlussbelegung
Prüfprotokoll (Blanko)
Für Gewährleistungsverlängerung auf 5 Jahre – ausgefüllt einsenden an hello@varion.info
